El corte en seco elimina aquello de lo que depende un disco de diamante: el agua. Sin refrigerante en la ranura, la unión del segmento con el núcleo, la unión y el núcleo de acero se calientan más, y la eliminación del polvo debe realizarse únicamente con aire. Sólo un puñado de decisiones de diseño separan una pala que sobrevive a ese entorno de otra que falla tempranamente.
PorSteven Lee, Director, ORIDAWN · Publicado el 17 de septiembre de 2026 · Lectura de 6 minutos

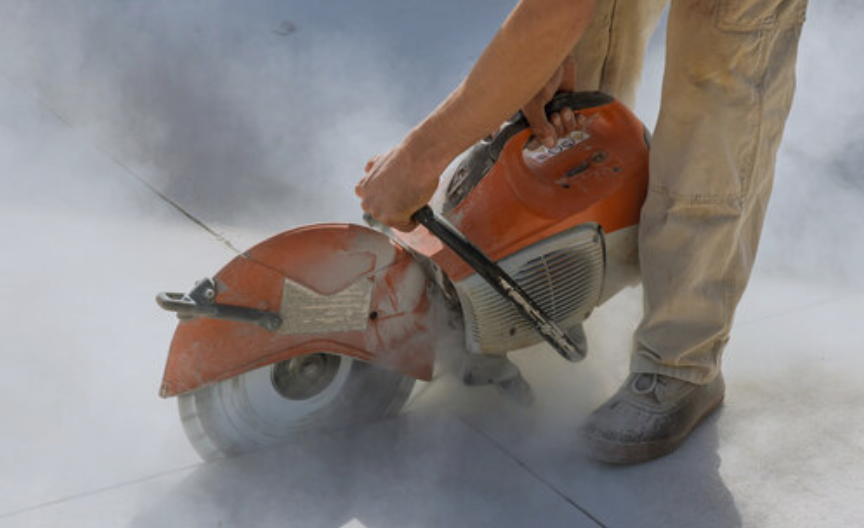

Corte en seco de una losa de hormigón curado. Sin agua en la ranura, la junta, la unión y el núcleo transportan más calor que en un corte húmedo.
En esta pagina
1. ¿Qué efecto tiene el corte en seco en una cuchilla?
2. Las seis características de diseño que deciden la confiabilidad
3. Características de diseño y números a exigir en una hoja de datos
4. Ocho preguntas para hacerle a un proveedor
5. Lo que no es una cuchilla seca confiable
Un disco de diamante corta mediante desgaste controlado: la unión metálica alrededor de cada diamante se desgasta a un ritmo determinado, desprendiendo cristal romo, por lo que el cristal fresco queda expuesto. El agua apoya ese proceso de dos maneras: saca el calor del corte y elimina la lechada abrasiva del núcleo de acero.
Retírelo y se producirá la misma acción de corte a una temperatura más alta, con la arena retenida en el corte. Los modos de falla cambian en consecuencia: las juntas se ablandan, los núcleos pierden tensión, los segmentos se deforman o se desprenden y la hoja se vidria en lugar de cortar. Por lo tanto, una cuchilla para corte en seco no es una cuchilla húmeda que se utiliza sin agua: el diseño debe diferenciarse desde el segmento hasta el núcleo.
La forma en que se une el segmento decide si la hoja puede funcionar en seco. Las hojas soldadas y soldadas con plata dependen de un metal de aportación: una soldadura fuerte de plata se ablanda aproximadamente a 745 °C (1375 °F), una temperatura que una sierra de gasolina puede alcanzar en un corte seco mucho antes de que se agoten los diamantes. Una soldadura láser fusiona el segmento con el núcleo sin relleno, por lo que la unión sobrevive a ese calor. La práctica europea según EN 13236 establece un caso de carga de segmento de 600 N/mm² para hojas soldadas con láser y una dureza mínima del núcleo de 24 HRC para hojas de 230 mm. Es la articulación que utilizamos en todo nuestrohoja de sierra de diamante soldada con láserrango exactamente por esta razón.
Los segmentos se hacen más anchos que el núcleo a propósito, por lo que el filo, no el acero, soporta la carga. Ese espacio lateral es lo que evita que un corte en seco se convierta en desgaste de metal sobre piedra. La altura del segmento a menudo se lee como vida útil de la hoja. No lo es: un segmento de 10 mm con una mezcla de diamantes correctamente cargada puede durar más que un segmento de 15 mm con una mezcla pobre. Para trabajos en seco, la concentración del diamante y el tamaño del grano en relación con el material son más importantes que la altura por sí sola.
Los espacios entre segmentos son el único sistema de enfriamiento y limpieza que tiene una cuchilla seca. Extraen aire a través de la ranura, transportan polvo y lodo y permiten que el núcleo se flexione en lugar de agrietarse. La geometría abierta se adapta a grandes volúmenes de polvo abrasivo, por lo que las ranuras en U anchas y las ranuras en forma de llave son típicas del asfalto y el hormigón verde: el patrón de ranuras utilizado en nuestrocuchillas para cortar hormigón y asfalto. Las ranuras más estrechas se utilizan para piedras densas como el granito, donde el volumen de polvo es menor y la carga sobre el núcleo es mayor.
El socavado es el desgaste del núcleo de acero inmediatamente debajo del segmento, causado por la suspensión abrasiva que pasa a través de la ranura. Una vez que el núcleo se adelgaza por debajo del segmento, el segmento pierde su soporte y puede salir de la hoja. Los segmentos que se extienden más profundamente en el núcleo (segmentos de caída o dientes protectores) eliminan la lechada de esa articulación y mantienen intacto el metal de soporte. Es una característica económica que evita las fallas más costosas.
La dureza de la unión es la regla de coincidencia que con mayor frecuencia se ignora en el corte en seco. El material duro y denso apenas desgasta la unión, por lo que necesita una unión más suave que libere el diamante sin brillo; El material abrasivo desgasta la unión rápidamente, por lo que necesita una unión más dura que mantenga el diamante por más tiempo. Elija incorrectamente en cualquier dirección y la hoja se vidriará o se desgastará con un cambio.
El núcleo es donde normalmente se pierde el corte en seco. Debe ser acero endurecido y tratado térmicamente, tensado para que funcione correctamente y lo suficientemente plano como para que el descentramiento se mantenga dentro de la tolerancia. La vibración no es sólo un problema de comodidad: el descentramiento excesivo y la carga lateral son precursores reconocidos del contragolpe en las sierras manuales, razón por la cualFolleto de seguridad FEPA para sierras de diamantetrata una hoja dañada o distorsionada como una condición de parada del trabajo. Antes de colocar cualquier hoja seca en una máquina, verifique la planitud, las grietas en los extremos de las ranuras, los segmentos faltantes y el adelgazamiento del núcleo debajo del segmento.
Vista macro de un segmento soldado con láser y las gargantas a su lado: las dos características que deciden cómo una cuchilla seca maneja el calor y el lodo.
|
Tabla 1: Qué protege cada elemento de diseño y la especificación que lo demuestra. |
||
|
Elemento de diseño |
El fracaso lo previene |
Qué debería aparecer en la hoja de datos |
|
Unión de segmentos soldada con láser |
Pérdida de segmento cuando la unión alcanza la temperatura de soldadura. |
Método de soldadura, más el caso de carga del segmento EN 13236 (600 N/mm²) |
|
Geometría del segmento y juego lateral. |
Rozamiento del núcleo, mala penetración, desguace prematuro |
Ancho del segmento contra espesor del núcleo; concentración de diamante y tamaño de grano |
|
Geometría de garganta y ranura |
Sobrecalentamiento, atascamiento, agrietamiento del núcleo |
Tipo de ranura (llave, U estrecha, U ancha) y número de ranuras |
|
Protección contra cortes (caídas) |
Erosión del núcleo y desprendimiento de segmentos en material abrasivo. |
Si están colocados los dientes de protección y a qué profundidad. |
|
Dureza de unión |
Acristalamiento en material duro; Desgaste rápido en material abrasivo. |
Código de enlace y gama de materiales para los que está formulado. |
|
Núcleo endurecido y tensado. |
Desviación, vibración, contragolpe |
Grado de acero, dureza en HRC, planitud y especificación de tensión. |
1. ¿El segmento está soldado con láser, con soldadura fuerte o sinterizado? ¿Puede mostrar el registro de la prueba de soldadura?
2. ¿Cuál es la velocidad máxima de funcionamiento en m/s y las rpm correspondientes marcadas en la hoja?
3. ¿Qué código de restricción de uso EN 13236 se aplica a esta cuchilla?
4. ¿Cuáles son la altura del segmento y la concentración de diamantes, y para qué rango de materiales está formulado el enlace?
5. ¿Qué geometría de ranura se corta en el núcleo y por qué para esta aplicación?
6. ¿Los segmentos incluyen protección contra socavados y hasta qué profundidad?
7. ¿Cuál es el grado y la dureza del acero del núcleo y cómo se verifica la tensión antes del envío?
8. ¿Qué es el código de trazabilidad y cómo se vincula con el registro de producción?
Un detalle que vale la pena agregar a esa lista: los tamaños de los orificios deben ser exactos. Un diámetro interior de 7/8 de pulgada es de 22,23 mm, no de 22 mm. Un orificio aproximado pone carga lateral en la hoja desde el primer corte.
No se vende una hoja mojada sin agua.Si la hoja tiene un código de restricción de solo mojado, utilizarla en seco no elimina el margen de seguridad, sino que elimina la suposición de que la hoja fue diseñada para ese propósito.
No es una hoja sin marcar.BajoEN 13236una pala debe llevar la declaración de conformidad, dimensiones, velocidad máxima en m/s y rpm, sentido de giro, restricción de uso, fabricante o marca y un código de trazabilidad. Sin ellos no hay conformidad documentada que señalar si algo sale mal.
No es la hoja más barata por unidad.El costo por corte es el número que importa. En un lugar seco, una cuchilla económica con junta soldada suele ser la opción más cara en el armario de la tienda.
Para compradores que importan a los Estados Unidos.Las hojas de sierra de diamante y sus piezas procedentes de China están sujetas a órdenes antidumping y de derechos compensatorios (caso A-570-900) y normalmente se inscriben bajo el código HTSUS 8202.39.00. Los núcleos con una dureza Rockwell C inferior a 25 y las hojas fuera del rango de espesor indicado en el pedido quedan fuera de su alcance. Confirme la posición del productor antes de reservar el envío y no después.
1. ¿Se puede utilizar en seco un disco de diamante diseñado para corte en húmedo?
Por lo general, solo tiene un costo. Una hoja de diseño húmedo está limitada por su unión de segmento a núcleo: las hojas soldadas con cobre y plata no son seguras para funcionar en seco, porque la unión puede ablandarse mucho antes de que se desgasten los diamantes. Si una hoja no está marcada para uso en seco, trátela como para corte húmedo únicamente.
2. ¿Un segmento más alto significa una vida útil más larga de la hoja?
No por sí solo. Un segmento de 10 mm con una mezcla de diamantes correctamente cargada puede durar más que un segmento de 15 mm con uno pobre. Lo que importa en el corte en seco es la concentración del diamante y el tamaño del grano en relación con el material, además de una altura suficiente del segmento para que la hoja no se deseche antes de llegar a la zona de soldadura.
3. ¿Por qué las hojas de corte en seco tienen ranuras entre los segmentos?
Las gargantas entre segmentos son el único sistema de enfriamiento y limpieza que tiene una pala seca. Extraen aire a través del corte, sacan el polvo y el lodo y permiten que el núcleo se flexione en lugar de agrietarse. Las ranuras más anchas y abiertas se adaptan a materiales abrasivos como asfalto y hormigón verde; las ranuras para llaves más estrechas se adaptan a piedras duras y densas donde el volumen de polvo es menor.
4. ¿Qué es la subcotización y cómo la previenen los segmentos de caída?
El socavado es el desgaste del núcleo de acero inmediatamente debajo del segmento, causado por la suspensión abrasiva que pasa a través de la ranura. Si no se controla, adelgaza el núcleo hasta que el segmento pierde su soporte y sale de la hoja. Los segmentos de gota, también llamados dientes protectores, se extienden más profundamente en el núcleo y eliminan la lechada de esa articulación.
5. ¿Qué marcas EN 13236 debo comprobar en una cuchilla de corte en seco?
Comprobar que la pala lleva la declaración de conformidad EN 13236, la velocidad máxima de funcionamiento en m/s y rpm, las dimensiones, el sentido de giro, el código de restricción de uso, el nombre del fabricante o marca y un código de trazabilidad. Una hoja a la que le falta alguno de estos no tiene ninguna conformidad documentada que pueda señalar.
6. ¿Es aún mejor el corte en húmedo, incluso con una hoja apta para seco?
Sí, siempre que haya agua disponible. El corte húmedo reduce la temperatura de la hoja, suprime el polvo en su origen y normalmente prolonga la vida útil del segmento. Una hoja seca soldada con láser mantiene su lugar en sitios sin suministro de agua, en trabajos de rescate y servicios públicos, y en climas fríos donde el agua se congela o no es práctico desechar.
